MODULE

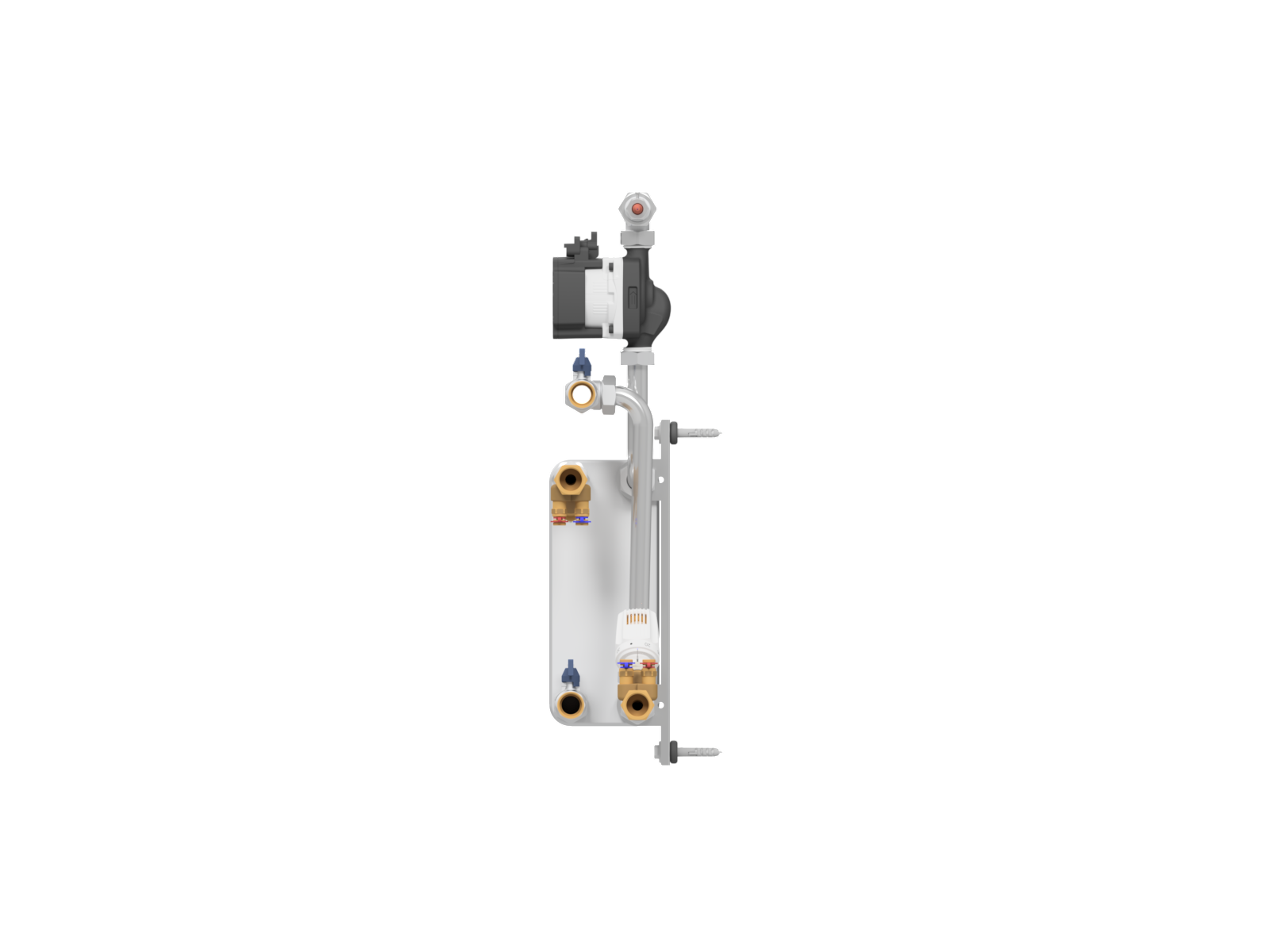

Warmte koude (WK)

Artikelnummer: M105-1016
Log in voor prijzen
Grootte

Met wisselaar voor het scheiden van het primaire- naar het secundaire systeem voor één circuit. Met aansluitingen voor twee primaire circuits. Onafhankelijke keuze van warmte of koude afname per verdeler.

  • Energiezuinige UPM3 A-label pomp
  • Ventielen voor elk debiet
  • Standaard dampdicht geïsoleerd
  • Geschikt voor 4-pijps installatie

Downloads
Productblad

Specificaties

Artikelnummer M105-XXXX
Afmetingen (HxBxD) 620 x 305 x 138 mm
Aansluiting aanvoer 3/4" binnendraad
Aansluiting retour 3/4" binnendraad
Maximale bedrijfsdruk 6 bar
Maximale afpersdruk (water) 1,5 keer bedrijfsdruk
Maximale afpersdruk (lucht) 2 bar
Maximale verschildruk 60 kPa
Pomp UPM3 Hybrid 15-70-130, 2-52 W
Aanvoerwatertemperatuur 5 - 90 °C

Opties

 Warmtewisselaar
  • 10 plaats voor 2 t/m 6 groepen
  • 20 plaats voor 7 t/m 12 groepen
Primaire afsluiters
  • Afsluiter met filter en magneet
  • TS-V 220-750 l/h* - 1/2" bi
  • TS-V 180-1500 l/h* - 3,4" bi
  • TS-V 220-400 l/h* - 1/2" bi (MF)
  • TS-V 130-200 l/h* - 1/2" bi (LF)
  • TS-E met retourbegrenzer, geschikt voor stadsverwarming
Aansluitrichting aanvoer en retour
  • Links/rechts
  • Standaard rechtsmidden
