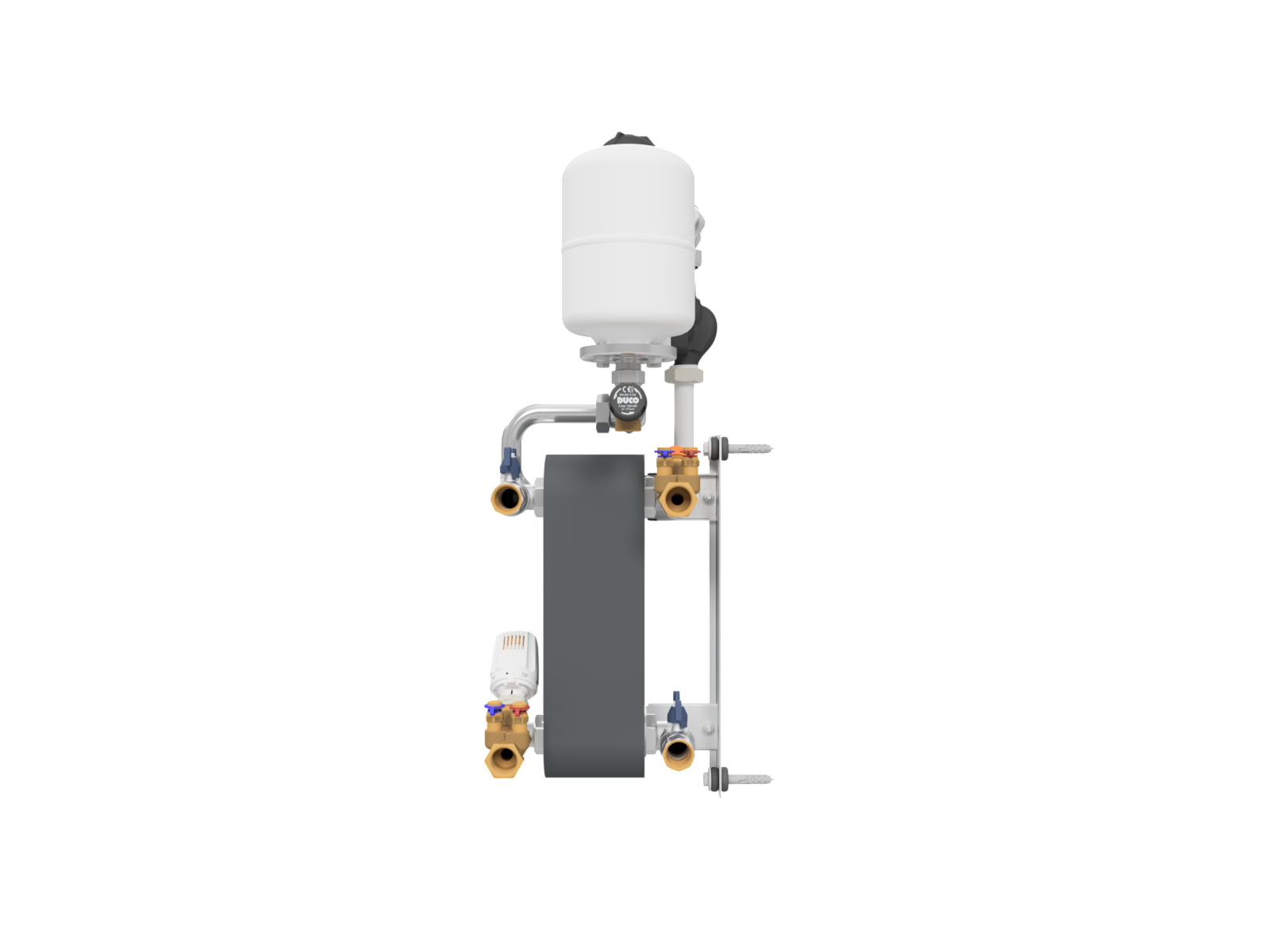

Dubbele warmtewisselaar (DW)

Artikelnummer: M104-3029
Log in voor prijzen
Grootte
Stadsverwarming
Aansluiting

De module DW wordt toegepast wanneer het primaire en secundaire systeem gescheiden dienen te zijn. De dubbele wisselaar is voorzien van 4 primaire aansluitingen wat het mogelijk maakt om verschillende temperaturen gelijktijdig op de warmtewisselaar aan te bieden aan het systeem. Hierdoor kan er zowel gekoeld als verwarmd worden. Het water van het secundaire systeem wordt in de warmtewisselaar verwarmd of gekoeld door het water van één van beide primaire systemen. Omdat het secundaire systeem een gesloten systeem is, is de module voorzien van expansievat waarmee drukverschillen opgevangen kunnen worden.

30-plaats dubbele wisselaar geschikt voor verdelers t/m 6 groepen.
50-plaats dubbele wisselaar voor verdelers van 7 t/m 12 groepen.

Downloads
Installatiehandleiding met kunststof verdeler
Installatiehandleiding met stalen verdeler
Aansluitschema
