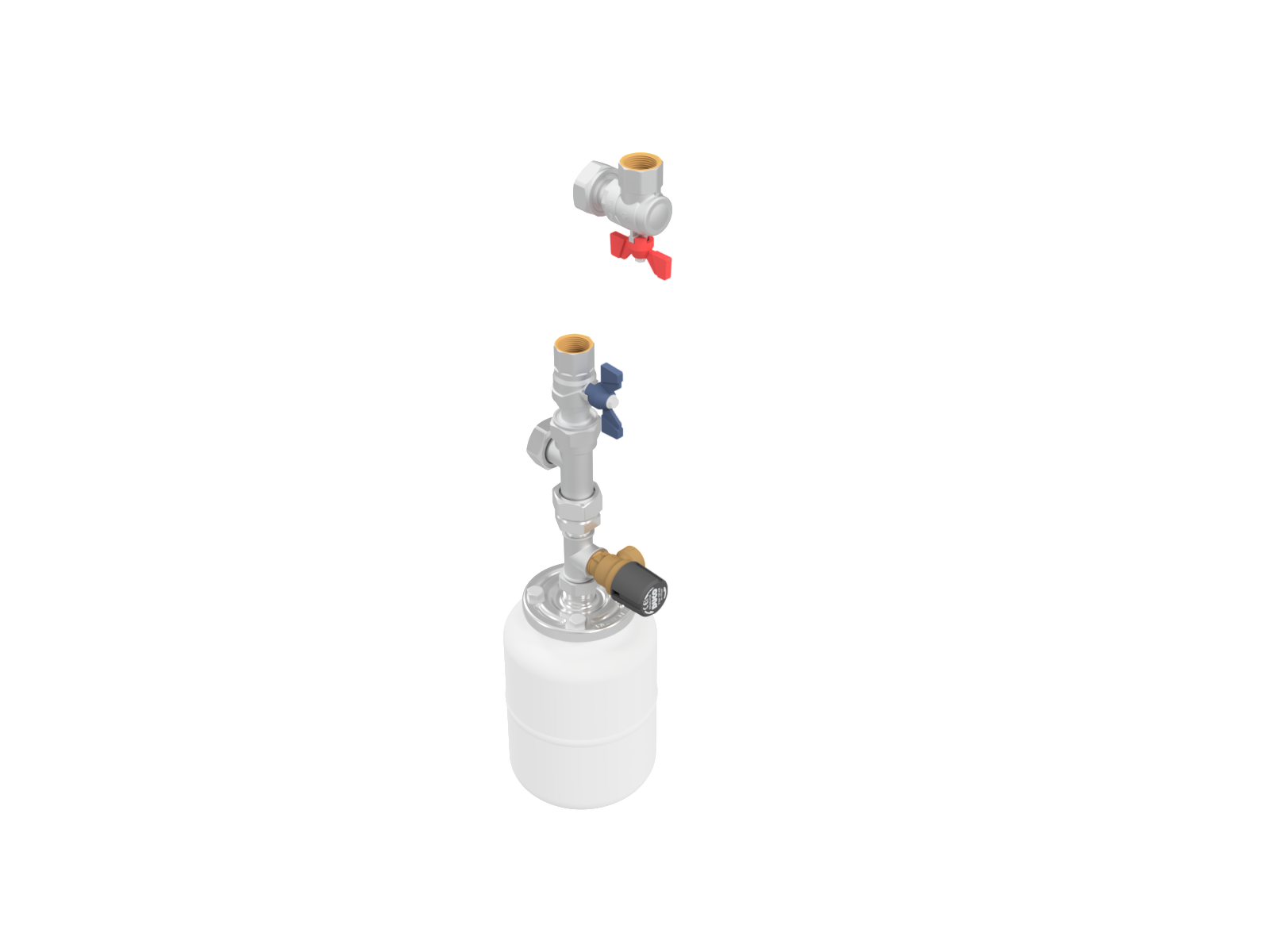

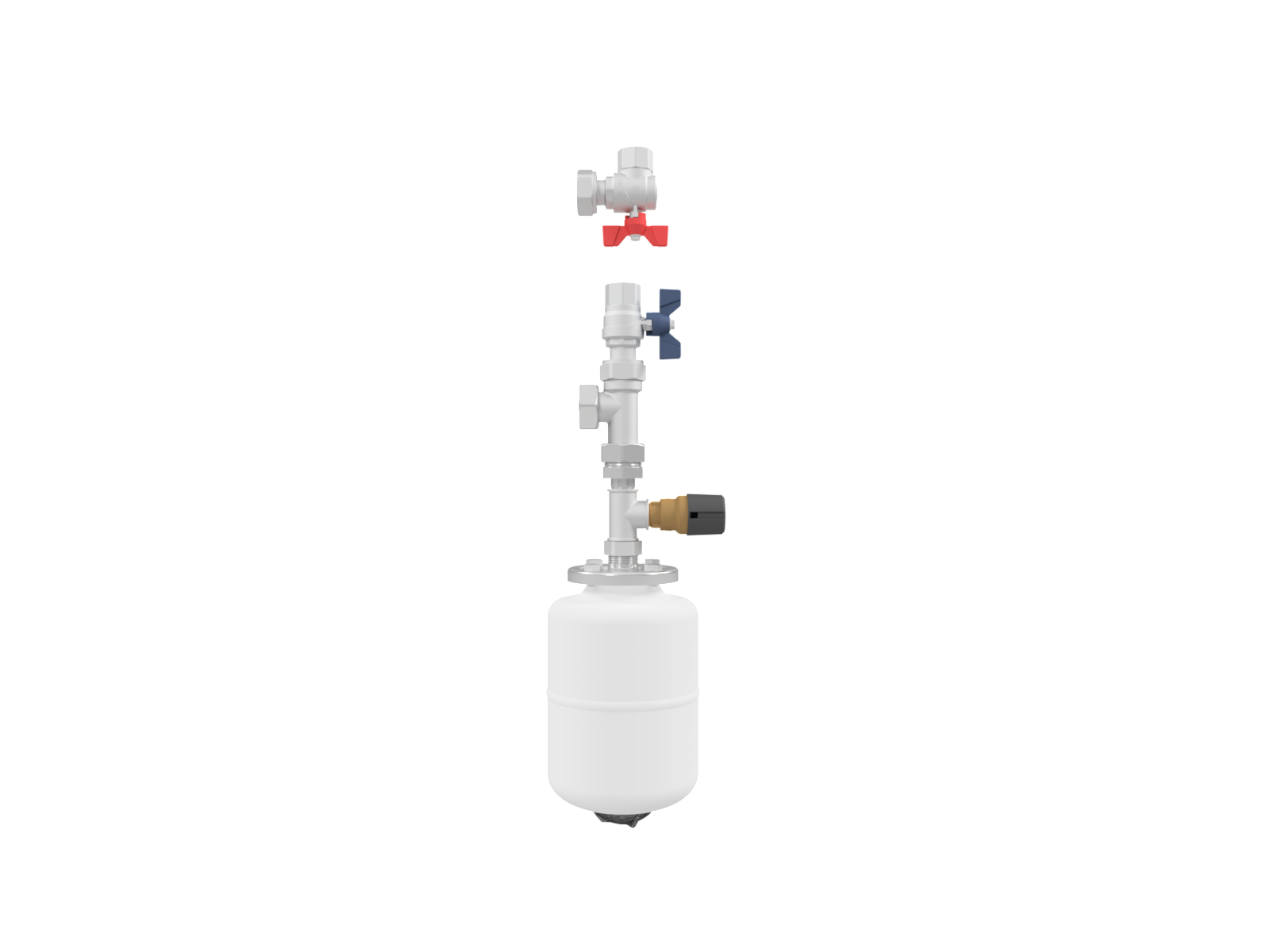

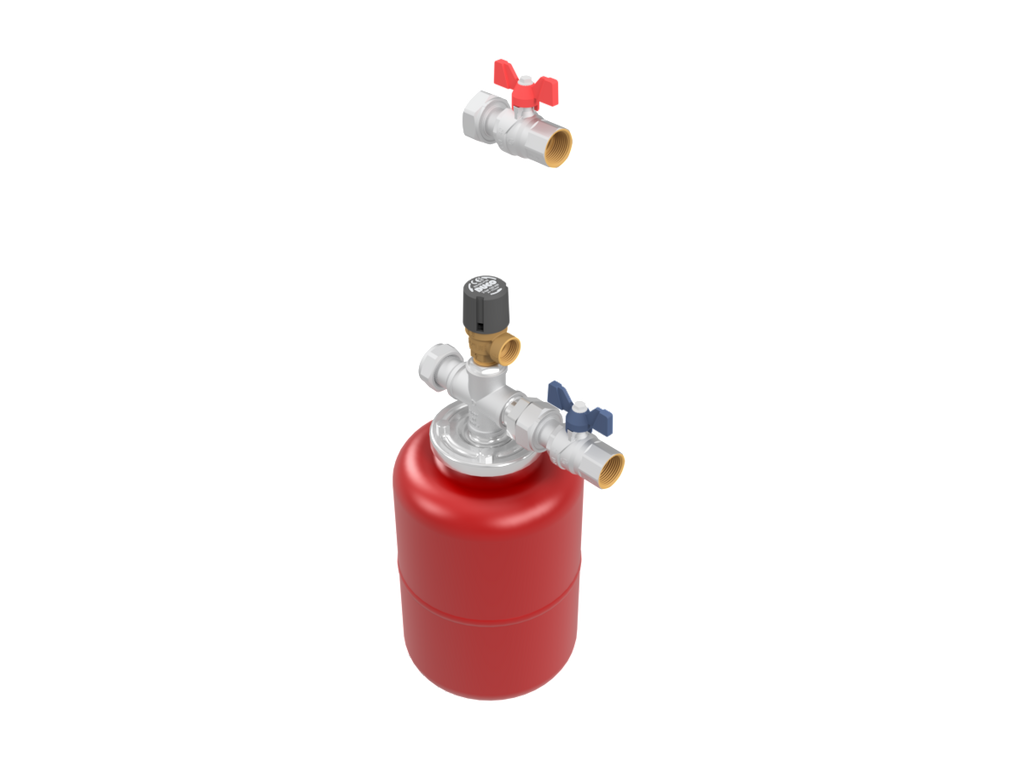

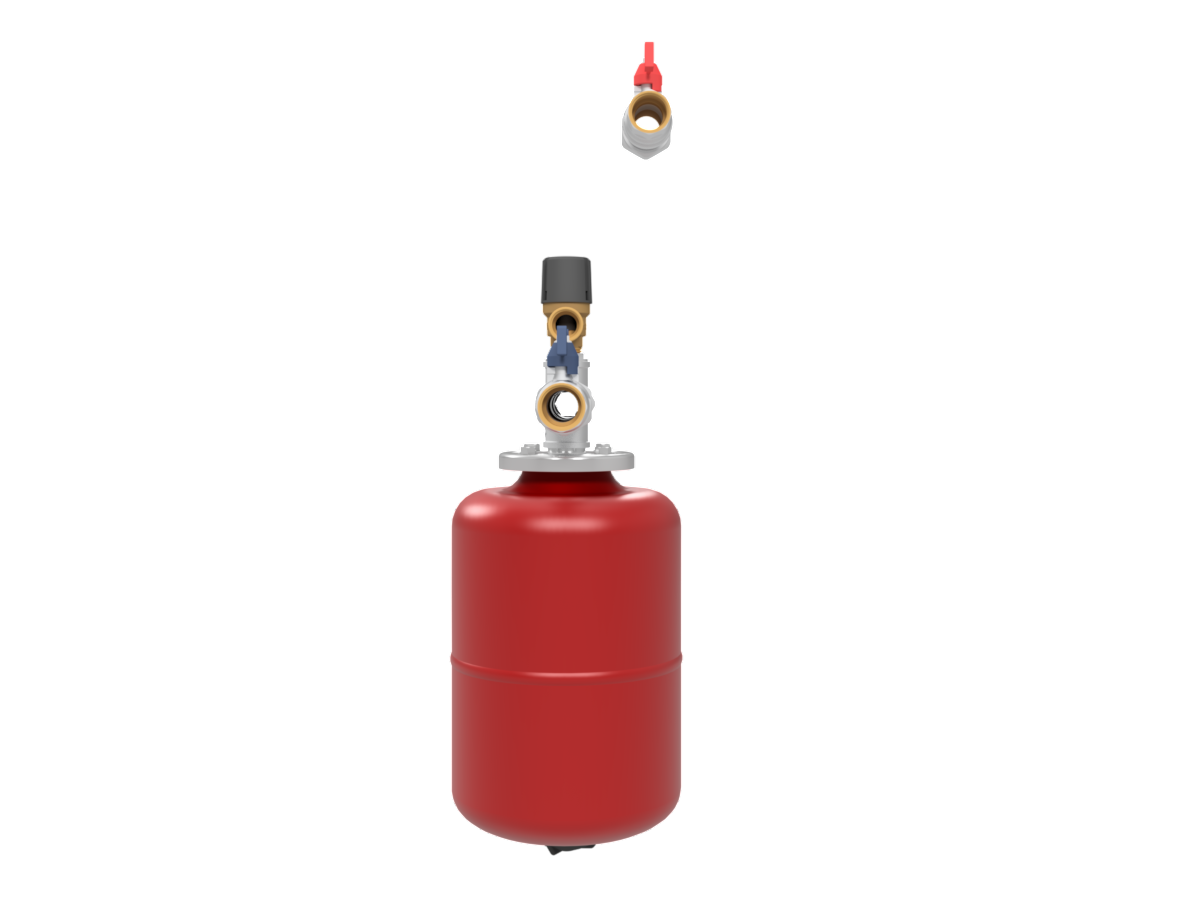

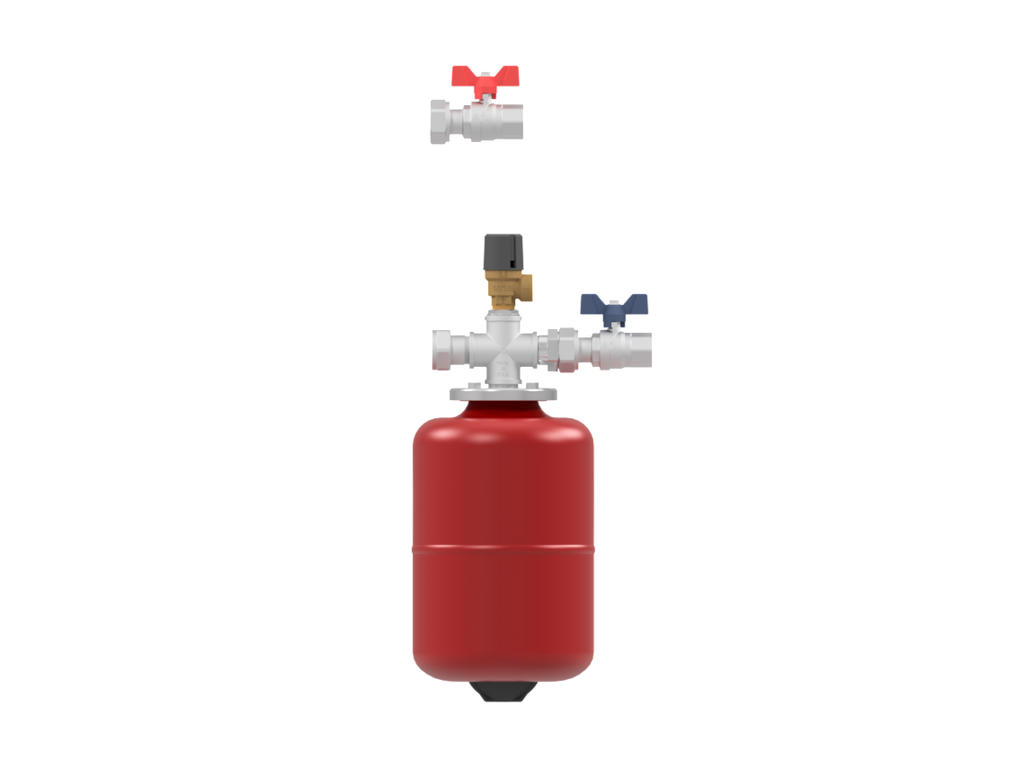

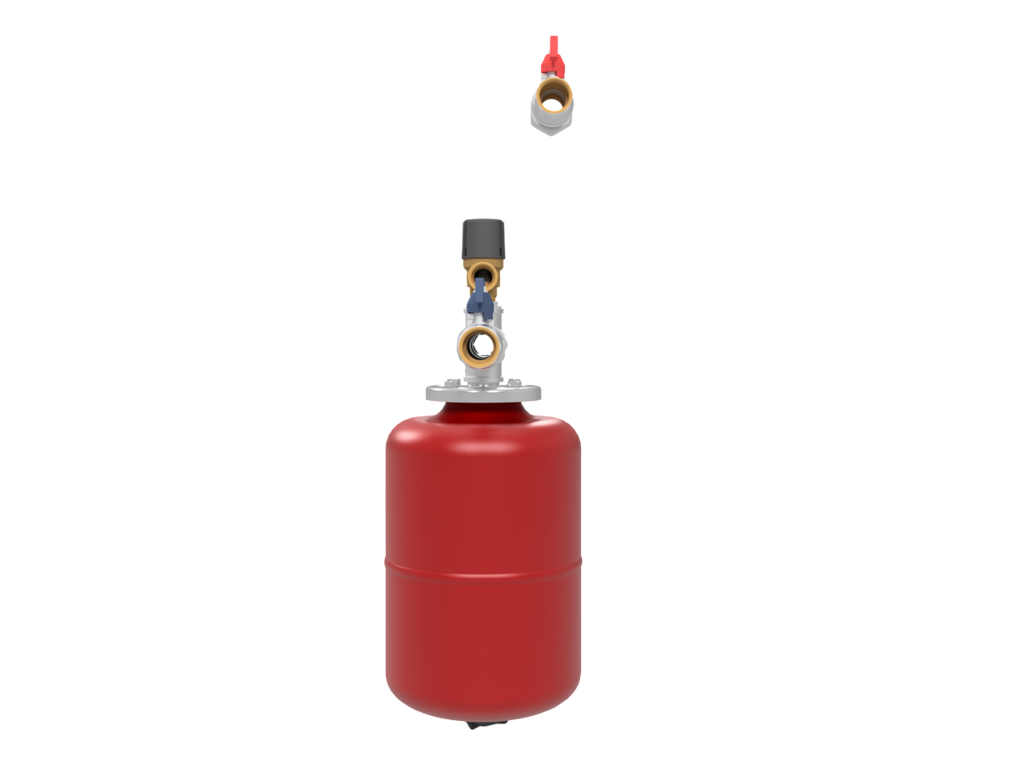

Toegepast bij een externe warmteopwekker (zoals stadsverwarming) waarbij de temperatuurregeling in de afleverset plaatsvindt. Voor uitzetting van het water is een expansievat en overstortventiel opgenomen. De module is te combineren met de WTH kunststof verdeler.
- Verschillende aansluitrichtingen
- Standaard met expansievat
Downloads
Productblad
Specificaties
| Artikelnummer | M108-XXXX |
| Afmetingen (HxBxD) | 595 x 151 x 145 mm |
| Aansluiting aanvoer | 3/4" binnendraad |
| Aansluiting retour | 3/4" binnendraad |
| Maximale bedrijfsdruk | 6 bar |
| Maximale afpersdruk (water) | 1,5 keer bedrijfsdruk |
| Maximale afpersdruk (lucht) | 2 bar |
| Maximale verschildruk | 60 kPa |
| Vuldruk koude toestand | 1 bar |
| Expansievat volume/voordruk | 2 liter / 0,7 bar |
| Overstortventiel veiligheid | 3 bar |
| Aanvoerwatertemperatuur | 18 - 50 °C |
Opties
| Primaire afsluiter aanvoer |
|
| Aansluitrichting aanvoer en retour |
|
